說明
CHIKO® 防爆型集塵機依據歐洲防爆規範 ATEX 設計，符合國際防爆安全標準。由於設備的通訊與控制系統容易因靜電累積而成為粉塵爆炸的誘因，CHIKO® 特別採用符合相關防爆認證的元件，並整合於國際安全規範的產品設計中，進一步提升整體防爆性能。
憑藉嚴謹的防爆設計、完善的安全保護機制及符合國際標準的驗證，CHIKO® 防爆型集塵機能有效提升設備運轉安全性，為作業人員、生產設備及製程環境提供更可靠的安全保障。
規格

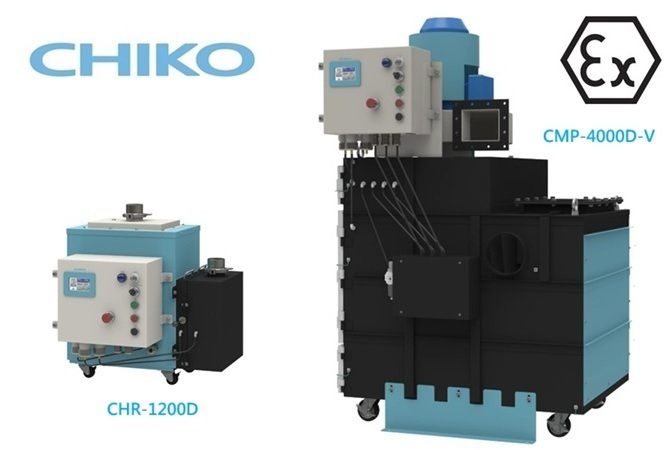

．防爆型集塵機系列
| 機型 |
CHR-1200D |
CHP-1200D-JA | CMP-4000D-V |
||
| 周波數 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz |
| 功率 | 1100W | 1270W | 1300W | 1600W | 4000W |
| 電壓 | 三相380-420V | 三相440-480V | 三相200V | 三相200V | 三相380V |
| 額定電流 | 2.3A | 2.3A | 4.3A | 5.2A | 6.7A |
| 最大風量 | 2.1m3/min | 2.5m3/min | 2.2m3/min | 2.7m3/min | 50.0m3/min |
| 最大靜壓 | 17 kPa | 15 kPa | 3.4kPa | ||
| 噪音值 | 56~57dB | 58~62dB | 59~61dB | 61~65dB | 83~88dB |
| 吸入口徑 | ø75mm (65A Tri-Clamp) | ø75mm (65A Tri-Clamp) | ø175mm | ||
| 落塵機能 | 手動振動 | 手動振動 | 氣壓脈衝(119L/1次) | ||
| 尺寸 (D*W*H) | 623×710×717mm | 623×710×717mm | 1108×1179×1795mm | ||
| 重量 | 102kg | 102kg | 418kg | ||
| 第一道過濾濾芯(1) | HDF-3535-120-ZEO-DC | HDF-3535-120-ZEO-DC | CS-200-500-75P-R-DC | ||
| 過濾面積 | 1.2M2 | 1.2M2 | 3.0M2 × 6支 | ||
| 過濾效能 | 0.3μm@99.31％以上 | 0.3μm@99.31％以上 | 0.3μm@99.31％以上 | ||
| 認證 | ATEX | ATEX: 控制系統 | IECEx、ATEX | ||
* CHR-1200D與CHR-1200D-JA尺寸外型相同，唯CHR-1200D為全機ATEX認證，而CHR-1200D-JA僅以控制系統取得認證。
* 標準版CMP-4000D-V含氣壓脈衝裝置，全機為ATEX認證。若無搭載氣壓脈衝裝置，則為IECEx認證。
* 我們致力於品質的提升，因此，規格倘有變更，恕不另行通知。
結構
．CHR-1200D & CHR-1200D-JA
 | 編號名稱與功能 ① 控制箱 : 含操控按鈕，顯示面板、及主電源、風機馬達電源、電磁閥、遠端控制等配線。 ② 吸入口 : 連接集塵管路。 ③ 排氣口 : 連接排氣管路。 ④ 過濾箱：可分離以進行濾材之檢查、清理或更換。 ⑤ 排氣濾網蓋：用於檢查或更換排氣濾網及活性碳過濾層。 ⑥ 馬達室：內置風機馬達。 ⑦ 除塵桿：左右移動搖桿可抖落濾網上之灰塵。 |
．CMP-4000D-V
 | 編號名稱與功能 ① 控制箱 : 含操控按鈕，顯示面板、及主電源、風機馬達電源、電磁閥、遠端控制等配線。 ② 吸入口 : 連接集塵管路。 ③ 排氣口 (162×125) : 連接排氣管路。 ④ 風機馬達：提供吸力，將粉塵吸入並完成集塵。 ⑤ 脈衝室 : 內部配置脈衝吹氣閥及儲氣桶。 ⑥ 脈衝室檢修門 : 檢查或維護脈衝吹氣系統。 ⑦ 濾芯室 : 安裝預過濾濾芯。 ⑧ 預過濾檢修門：可開啟檢查、清理或更換濾芯。 ⑨ 檢查口：用於檢查設備內部。 ⑩ 集塵盒檢修門：可開啟檢查及清理集塵盒。 |
．控制箱 (CHR-1200D & CMP-4000D-V)
| 編號名稱與功能 |
特色
．CHIKO防爆型集塵機的特色
| CHR-1200D | CMP-4000D-V |
| ．體積最精巧、最省空間 ．搭載惰性粉體之過濾匣，可有效處理焊錫、雷射煙塵 ．分離式過濾箱可拆卸至維護室更換或清理 ．CHR-1200D-AJ僅控制箱認證，價格更優惠 | ．日本首創 IECEx 認證之集塵機 ．超大風量設計，適合大範圍集塵需求 ．配備脈衝除塵功能，運轉中即可降低濾芯阻塞 ．可依需求選配爆炸洩壓口或無焰洩爆裝置 |
* 歡迎與我們聯絡!!
