小型集塵機-雷射專用

優化處力雷射產生的黏稠性塵煙
有效降低濾材堵塞並抑制異味

產品型號: CBA-1000系列

說明

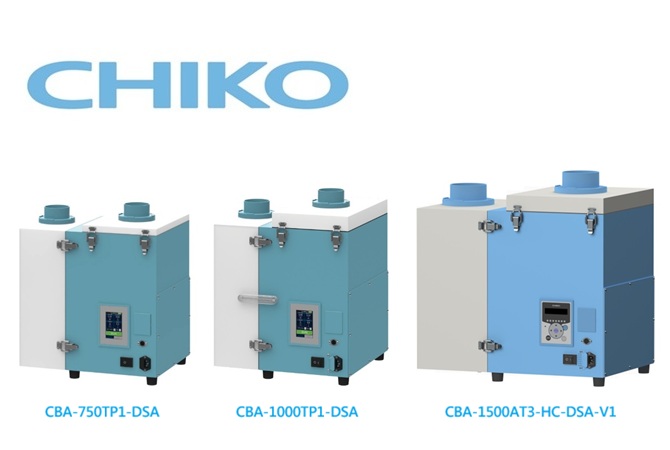

CHIKO^® CBA-1000系列 (CBA-750TP1、CBA-1000TP1、CBA-1500AT3-HC-DSA-V1) 為專為雷射煙塵處理而設計的小型高效集塵機。針對高黏性煙塵易造成濾材堵塞的問題，採用含惰性粉體之過濾層，並搭載自動振動落塵機構，大幅降低堵塞風險，確保設備長時間穩定運轉。同時配置活性碳過濾層，有效去除雷射加工過程中產生的異味，全面提升作業環境品質。

從精巧省空間的CBA-750，到高風量的CBA-1500，用戶可依不同製程需求與現場條件靈活選型。CBA-1000系列全面優化煙塵堵塞與異味控制，徹底解決雷射加工常見痛點，充分展現日本CHIKO的技術實力，亦為雷射應用領域中導入實績最為豐富的機種。

兼具高效能、穩定性與經濟效益，CHIKO^® CBA-1000系列是您提升雷射製程品質與環境管理的最佳選擇。

規格

．CBA-1000雷射系列

機型	CBA-750TP1	CBA-1000TP1	CBA-1500AT3-HC-DSA-V1
功率	480W	500W	1140W
電壓	110V	110V	200V
額定電流	6.5A	7.8A	11.5A
最大風量	1.5m³/min	2.8m³/min	4.1m³/min
最大靜壓	9.5kPa	9.3~9.5kPa	15.0kPa
噪音值	50~59dB	47~54dB	55~58dB
吸入口徑	ø75mm (ø65•ø50•ø38)	ø75mm (ø65•ø50•ø38)	ø100mm (ø75•ø60•ø50•ø38)
尺寸 (DWH)	424×336×490mm	405×389×512mm	537×386×546mm
重量	29.0kgs	32.5kgs	44.5kgs
操控面板	TP1智慧面板	TP1智慧面板	AT3智慧面板
預過濾層(1)	HDF-3030-120-F1-R-P-ZEO	HDF-3535-120-F1-R-P-ZEO	HDF-3535-176-F1-ZEO
過濾層(2)	HEP-1714-30	CHF-2030-50-F1	CHF-2030-50-F1
排氣HEPA過濾層(3)	HEP-2720-69	HEP-3220-69	HEP-3225-69
活性碳過濾層(4)	ACC-2720-75	ACC-3220-100	ACC-3225-125

* 選購200V或CE版本時，機型型號及部分規格將隨之異動，CBA-1500另有UL認證版本，細節請洽經銷商或與我們聯絡。

．CBA操控面板

TP1智慧面板	AT3智慧面板

* 完整的操作與調整功能，並即時顯示風速與風量，一目了然。 * 進階管理「可視化監控」與「即時掌握數據」需求。	* 七大可視化項目，掌控集塵機運行狀態。 * 外部壓力、吸入壓力、差壓、排氣壓、轉速、溫度、使用時間。

．選購品

遠端控制線	乙太網路控制	滑輪底座	網狀排氣後蓋	活性碳增量套件	PNP轉換接頭

遠端操控或調整機器運轉	透過電腦LAN 遠端監控	固定機體輕鬆移動	開放排氣設計抑制機內溫度上升	增量活性碳約8kg 強效除臭抑異	由NPN轉為PNP 以對應控制需求

特色

．CBA-1000系列的特殊內藏機構

* 我們致力於品質的提升，因此，規格倘有變更，恕不另行通知。
* 有關風量的計算或機型的選用，歡迎聯絡我們!!

實績

雷射切割偏光板產生的煙塵	汽車頭燈製程中的粉塵	標記樹脂類產品時產生的粉塵

雷射加工軸承時產生的粉塵	連接器加工時的粉塵	矽膠隔離器的粉塵清除
