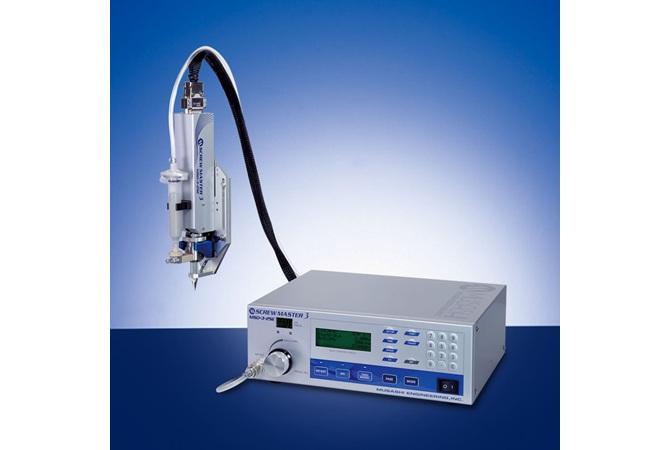

螺桿式點膠機

銀膠、焊錫膏等高黏度液體
快速、穩定、不堵塞的精密塗佈

產品型號: 螺桿式點膠機

說明

對於錫膏、環氧樹脂、以及潤滑脂、導熱脂等液體材料，能否實現穩定的高速塗佈與高精度點膠一直是重要課題。來自日本武藏MUSASHI的高
性能螺桿式點膠機「SCREW MASTER 3」正是能夠對應這些材料的解決方案。
藉由獨創的螺桿機構，有效消除吐出量的波動與殘料堆積，實現高度穩定與高精度的微量點塗及劃線塗佈。此外，注射筒更換簡單，能大幅提升作業效率。對於含顆粒液體或高黏度液體的塗佈作業需求，也能在高層次上滿足。

特性

• 最小塗佈直徑⇒ Ø0.15mm
• 點膠速度⇒ 4倍 (與氣壓脈衝式相比)
• 材料可「完全用盡」⇒ 降低材料成本
• 簡單更換注射筒⇒ 減少停機時間
• 消耗零件壽命大幅延長⇒ 減少維護損失
• 專利「同步速度」功能⇒減少調整損失，同樣的作業範圍下最小巧的機台尺寸與重量。

規格

．高性能螺桿式點膠機 SCREW MASTER 3

點膠方式	螺桿式
主要功能	摻雜粒子之液體材料及高粘度液體材料等的高速點膠
適用液體材料	焊錫膏、銀膠、環氧樹脂、潤滑油等
液體材料供給方法*¹	針筒、封裝膠膠筒、筒管膠筒、軟管膠筒
點膠模式	定時、手動
點膠時間設定範圍	0.01 ～ 999.999s
頻道數	400CH
外部輸入訊號	吐出輸入、安裝輸入、點膠模式切換輸入、錯誤回復輸入、頻道切換輸入
外部輸出訊號*²	吐出中輸出、吐出完成輸出、忙線輸出、安裝輸出、自動增量完成輸出、錯誤輸出、電源開啟輸出
其他功能	吸回機構、多重預設、自動增量、同步速度、RS-232C通訊、日英顯示切換
額定電源和頻率	AC100 ～ 240V　50/60Hz
消耗功率	45W
點膠頭尺寸/重量	W37×D100×H230.5mm / 1kg
控制器尺寸/重量	W300×D250×H100mm / 5.2kg
適合規格	CE標準認證（低電壓指令、EMC指令）、EU RoHS

*¹: 選用針筒時因型號尺寸差異或需搭配膠閥、壓力桶等做連接，細節請洽本公司。
*²: 吐出中輸出與吐出完成輸出相互切換。

同步速度

．一般點膠常見問題 vs. 專利「同步速度」SS (SynchroSpeed^®)功能

問題點	後果	SS功能解決方案
轉角或起/終點處沒有調整塗佈條件	液體堆積，造成外觀不良與品質下降	自動同步速度與吐出量，避免液體堆積，保持塗佈均勻
速度提升但塗佈條件不變	液體供應不足，線條變細，塗佈不連續	自動補償供料速度，確保線寬一致，維持高精度塗佈
需依靠人工調整來最佳化塗佈條件	設定繁瑣、效率低，容易產生誤差	SS 功能自動調整，減少人工干預，快速達成最佳塗佈效果

．SynchroSpeed 智慧聯動：自動補償速度變化，保持穩定塗佈！
．SynchroSpeed 隨速應變：自動最佳化塗佈條件！

Musashi家族

．Musashi「同步速度」SynchroSpeed^®家族 - 三軸機器人

桌上型 Shot Master SX	高精度泛用型 Shot Master ΩX	PC控制與影像識別 350PCSmart SMΩX

直交型 350PCSmart XMΩX	Inline泛用型 Cross Master RX	Inline泛用型 Cross Master ΩX
