桌上型點膠機器人

配備PC控製影像辨識功能
高精度位置校正

產品型號: 桌上型點膠機器人

說明

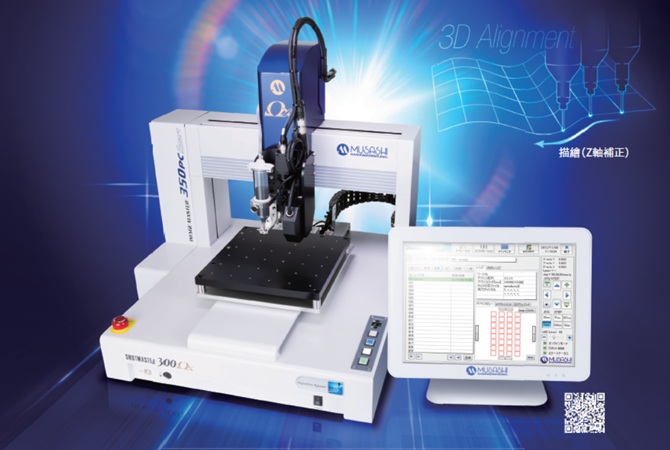

全球首創！即使是存在變形的工件，也能實現高速且高精度的塗佈。具PC控制影像識別功能的桌上型機器人「350PCSmart SMΩX」，搭載多項高精度位置補正等強大功能！透過 3D對位（Alignment）功能，可依據工件的傾斜進行 XYθ補正，並依據表面起伏進行 Z軸補正，非常適合用於智慧型手機的黏著劑塗佈製程。

特性

• 從研發、測試到量產的應用平台，實現微量點膠和穩定生產功能。。
• 搭載新開發的邊緣檢出功能，即使對位目標因缺角或形狀變化，也能正確識別。
• 具備塗佈預覽功能，可顯示塗佈影像。
• 從工件進料到出料，全自動執行與監控生產週期，並自動儲存至資料庫，支援生產記錄追溯。
• 簡易設定，實現省力化與省人化，並可搭配在自動化設備處理大型工件。

優勢

．高精度定位

對齊XY - 通過圖像辨識校正工件的位置偏差和傾斜

3D 對齊(描繪) - 校正工件的變形和翹曲及高度偏差

噴嘴定位 - 校正更換針筒時噴嘴長度的偏差和彎曲

．高品質塗佈

清除針頭和捨打處 - 去除爬到針頭上的膠材，使針頭尖端的膠材形狀保持穩定

吸附固定工件載物台(選項) - 經由吸附修正工件翹曲，防止塗佈動作中工件的位置偏移

．實用性

鏡頭描繪 - 即時描繪工件的圖像，只需按下滑鼠，即可設置塗佈開始位置、點和線

編輯塗佈程式 - 對複雜的點膠操作進行簡易快速編輯程式

長度測量和跟蹤圖案塗層功能 - 塗佈後可進行測量和觀察

規格

．IMAGE MASTER 350PCSmart SΜΩΧ

型號	350PCS-SM200 ΩΧ	350PCS-SM300 ΩΧ	350PCS-SM400 ΩΧ	350PCS-SM500 ΩΧ
控制軸數	3軸	"	"	"
控制方法*¹	PTP控制/補正控制	"	"	"
工作範圍 X、Y軸 (Z軸)	200mm (80mm)	300mm (80mm)	400mm (80mm)	500mm (80mm)
PTP動作速度*²X、Y軸 (Z軸)	1~500mm/sec (1~400mm/sec)	"	"	"
補正動作速度*² X、Y軸 (Z軸)	0.1~500mm/sec (0.1~400mm/sec)	"	"	"
重複定位精度 (X、Y、Z軸)	±0.005mm	"	"	"
可乘載重量*³ (Y、Z軸)	20kg、15kg	"	"	"
額定電壓和頻率	AC100~240V 50/60Hz	"	"	"
消耗功率*³	250W	250W	300W	300W
外型尺寸*³ (W×D×H)	465×460×590mm	595×570×590mm	695×670×590mm	795×770×590mm
重量*³	47kg	60kg	79kg	94kg

*¹ : PTP控制 : 指定各軸以各自的速度移動到終點座標。插值控制 : 將指定的每個軸以插值線性速度移動到終點座標。
*² : 取決於安裝材料的數量、安裝的重心位置、操作等。
*³ : 參考值，取決於選項配置。
※ 主要功能: 位置校正(對齊)、高度測量、噴嘴高度檢測、噴嘴XY位置檢測(偏移功能)、噴嘴間隙校正、自動對焦、支援多語言、日誌功能等。
※ 選項 : 漏電保護箱、外部操作箱、底座、支架單元、噴嘴清潔器、保護蓋、信號塔、控制器連接電纜。
※ 以上機型均符合歐盟RoHS2、CE標誌(機械指令、EMC指令)。

．便利的選配

・代碼讀取功能	使用條碼和QR碼自動切換功能
・旋轉台	可旋轉工件至指定角度進行塗佈
・形狀搜尋功能	校正圓形零件的旋轉偏差
・兩個單獨的塗佈頭	可經由兩台控制器進行塗佈
・自動預打功能	在等待生產期間自動進行預打
・溫控機座	可加熱工件
