鏡頭模組用膠方案

2025/08/25

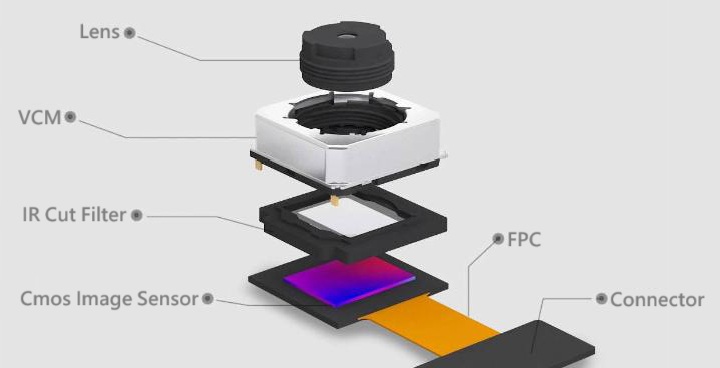

在智慧裝置、車載電子與安防監控快速成長的驅動下，鏡頭模組（CCM）正朝向更高畫質、更小型化與更高可靠性的方向發展。模組內部由鏡片、鏡筒、感測器（CMOS/CCD）、致動器（VCM/OIS）、FPC/PCB 與外殼等多個精密部件組成，任何微小的幾何偏移、翹曲或有機揮發物污染，都可能導致焦點偏移、MTF 下降、鬼影與霧化等問題。因此，匹配製程條件的用膠策略，成為確保光學性能與生產品質的關鍵。

⭕ 鏡頭模組用膠位置與特性

應用部位	功能需求

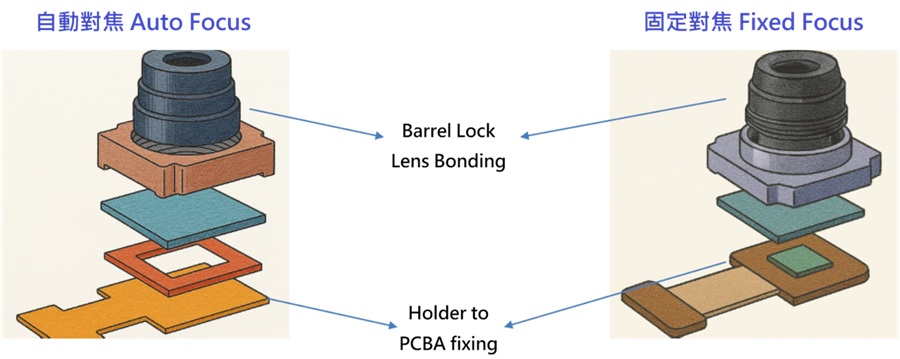

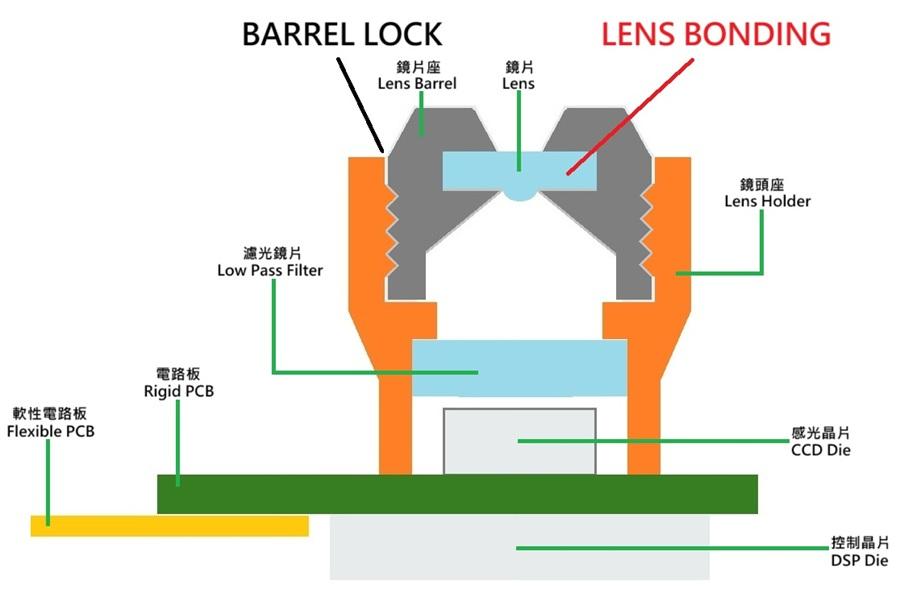

鏡頭與鏡座固定	固定鏡頭與鏡座焦距，防止焦距變動造成不良。
透鏡黏接	膠水黏度與觸變性需滿足一定需求，避免固化時流入縫隙中。
鏡片與鏡筒固定	固化快、耐衝擊、耐高溫高濕、高可靠度、高觸變性以減少液體遷移。
濾光片固定	濾光片與鏡頭基座固定，寬度約0.2~0.3mm，常使用UV熱固雙固化膠。
音圈馬達封裝	種類繁多，線圈與支架固定、磁鐵固定、彈片與電子元件固定等，常用低溫固化，如導電銀膠常用於音圈馬達與彈簧連接、音圈電機端子連接等。
傳感器與基板固定	傳感芯片大，要求低翹曲，高可靠度，常使用低溫熱固膠，須通過底部填充增強芯片可靠度。
軟板加固	透過UV膠補強，連接鐵殼增加密封性與導通電流。
鏡座支架與基板固定	定焦相機一般使用低溫熱固化。變焦相機一般使用UV熱固雙固化，適用於主動對準製程，簡稱AA製程。
