說明
日本HOYA以領先世界的光學技術，從LED到燈泡，以豐富的產品線和提供精準與穩定品質，獲得國內外客戶的高度評價。HOYA光源設備可廣泛應用於相機模組封裝、電子零件固化、半導體曝光製程、液晶貼合及醫療器械等高精密製程領域。
特性
新一代晶片系統，紫外線強度比先前型號高出 2 倍以上。
覆蓋面積亦較原型號寬約 100 平方毫米。
連接兩個可實現約 200 x 100 mm 方形照射。
內建驅動器允許無需控制器即可使用。
．規格
| 項 目 |

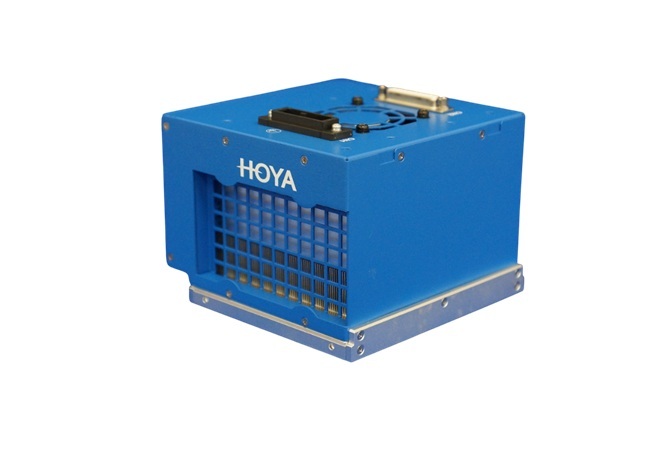

UV-LED 面光源 |
| 外型尺寸 (寬x深x高) | HD120-V※-CF1A/-CN1A ：150×150×108 mm（ 不含突起部） HD240-V※-CF1A/-CN1A ：292×150×108 mm （ 不含突起部） |
| 重量 | HD120-V※-CF1A/-CN1A ：約1.9 kg（CAD概算値） HD240-V※-CF1A/-CN1A ：約3.8 kg（CAD概算値） |
| 初始峰強度 (WD:5mm) | V1（365nｍ）： 900 / V2（385nm）： 1,100 mW/cm2 V4（395nｍ）： 1,100 / V3（405nm）： 900 mW/cm2 |
| 冷卻方式 | 強制空冷 |
| 對應波長 | 365（V1）/ 385（V2）/ 395（V4）/ 405（V3） |
| 調光範圍 | 10 ~ 100% |
| 控制方法 | I/O 或 RS-485 控制 |
| 輸入電壓 | DC48V |
＊型號的V"※"標示 為波長的數字（1～4）。
．強度分布特性
* 以上圖表皆為365nm的特性。如需其他波長，請與我們聯絡。
．HD120 / 240 外觀layout
．UV光源設備應用 - 醫療器材快速固化、光通信模組封裝保護
* 歡迎洽詢 ~ 讓我們來推薦您最合適的產品。
