產品名稱 : CMP系列

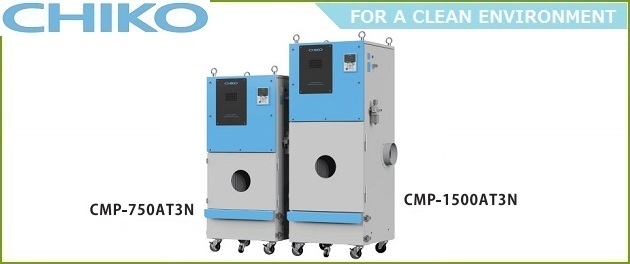

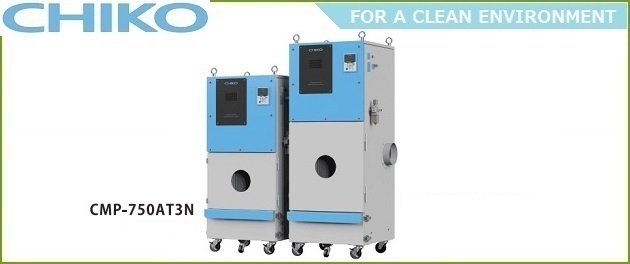

CHIKO® CMP系列 智慧型微塵處理機
CMP系列智慧型集塵機,特別設計了脈衝氣流逆洗裝置,可大幅提升濾芯之使用壽命,最適於大量粉塵產生之場合,如基板分割、樹脂裁斷、開孔工程...等。吸入之粉塵更可集中於抽屜式集塵箱中,方便後續之清理。主過濾層為PTFE微孔膜折疊濾芯,濾效佳、過濾面積大。如需設置於無塵室中,可加裝絕對濾效之HEPA過濾層(0.3μm@99.97%),以對應至無塵室Class1,000~100。

機型與規格

機型 CMP-750AT3N CMP-1500AT3N
功率 1000W 1500W
定格電流 6.5A 9.3A
最大風量 15m3/min  27.5m3/min
最大靜壓 5.0kPa
噪音值 57(低速)~68(高速)dB
吸入口徑 ø125mm  ø150mm
尺寸 (D*W*H) 580*581*1265mm 580*581*1465mm
重量 125kgs 133kgs
電壓 200V 三相
脈衝逆洗氣壓 0.4~0.6Mpa
空氣消耗量 17 lpm (口徑ø8mm)
電子式操控面板
遠端操控輸出
主過濾層濾芯 CS-175-300-63P-R*4支 CS-175-500-63P-R*4支
變頻冷卻口濾網 PS300N 不織布濾網
集塵箱容量 20L (可加裝抗靜電塑料袋 DP-1055-450E)
* 將變頻冷卻濾網升級並於排氣出口端加裝HEPA過濾層時,本系列機型將可對應至無塵室Class1000~100。(請洽經銷商)



產品特性

 • 超大過濾面積PTFE微孔膜濾芯,濾效高,壽命長。
 • 自動脈衝氣流逆洗,延長濾芯使用壽命。
 • 搭載高效PM馬達,較市售3相感應馬達,體積小於一半以上。
 • 特殊設計的抽屜式集塵箱,開啟時可抑制粉塵飛散,方便清理。
 • 集塵箱亦可鋪設抗靜電塑料袋(另購),回收處理更輕鬆。
 • 集塵室均開視窗可觀察集塵狀態。(可再選配裝設雨刷)
 • 搭載最新AT3智慧型操作面板。(診斷、防護、通訊、數據資料及IoT物聯網)
 • 標配遠端操控端子,可輸出訊號或與相關機台連結。

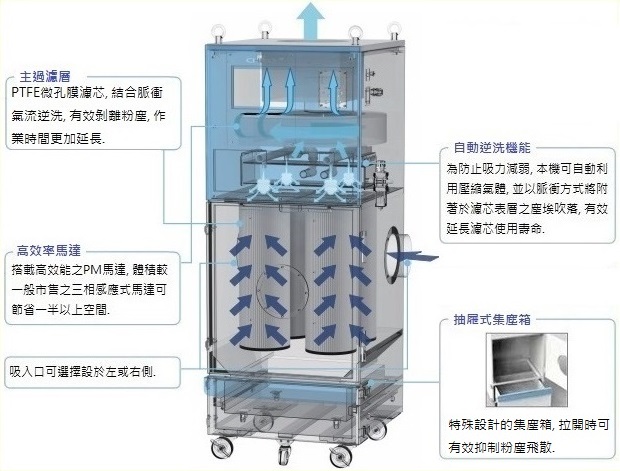

CMP 結構與過濾模式

proimages/Chiko_CMP_structure.jpg



應用圖例

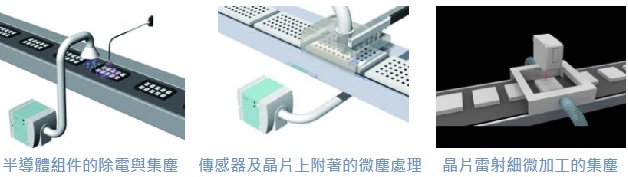

[半導體]

proimages/Chiko_CMP_app-semicon.jpg

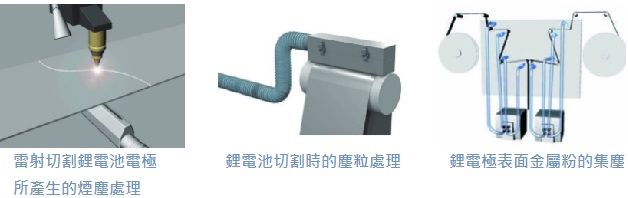

[鋰電池相關]

proimages/Chiko_CMP_app-battery.jpg

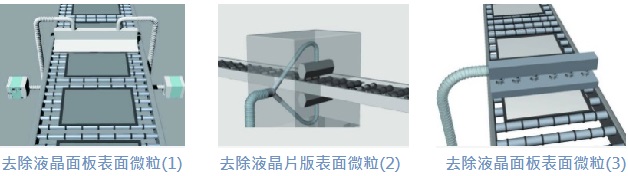

 [光電及液晶面板]

proimages/Chiko_CMP_app-panel.jpg

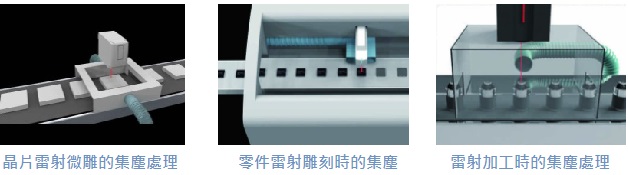

 [雷射相關應用]

proimages/Chiko_CMP_app-laser.jpg
