產品名稱 : 迷你-簡易型集塵機

CHIKO® 迷你型&簡易型 微塵處理機

針對有限的空間,CHIKO設計了市面上最小的CHV微塵處理機予以對應。由於其超小型的設計,最適裝置於諸如研磨機、鑽孔機等相關機台內,作高效的集塵處理。此外,CHV小型集塵機對於清掃無塵室產線之機台或設備,其輕便、可手提的操作模式更是一大亮點。

 一般簡易的集塵應用,CHIKO也有價格親民的CKU-050簡易集塵機

 異味處理或非長時間的雷射應用,CKU-060機型更是最佳幫手。

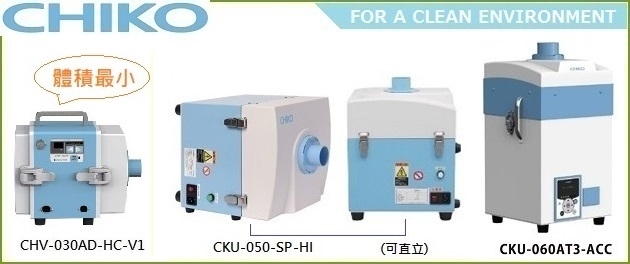

小型集塵機 & 簡易集塵機 機型與規格

機型 CHV-030AD-HC-V1 CKU-050-SP-HI CKU-060AT3-ACC
功率 - 30W 30W
額定電流 5.0A 2.3A 2.3A
最大風量 0.9m3/min 2.6m3/min 2.8m3/min
最大靜壓 5.2kPa 2.5kPa 2.5kPa
噪音值 58~70dB 57dB 53~61dB
吸入口徑 ø38mm  ø50mm (ø38) ø65mm (ø50•ø38)
尺寸(D*W*H) 262*182*230mm 352*280*276mm 271*288*517mm
重量 2.4kgs 8.4kgs 18kgs
電壓 DC24V (選購AC-DC電源) 110V單相 110V單相 (或220V, CE)
電子式操控面板 ○ (AD面板) - ○ (AT3面板)
吸力調節 ○ (五段) - ○ (七段)
遠端操控輸出 -
無塵室對應 ○ (Class1,000) - -
過濾層(1) FB-15 FB-25 CHF-2222-40
過濾層(2) CHF-1714-30 CHF-2525-50 ACC-2525-75ST
過濾層(3) HEP-1714-30 - CHF-2525-50
 *CHV集塵機,超小型,可手提,亦可用來清潔無塵室內的生產機台與設備。



過濾層規格

機型 CHV-030AD-HC-V1 CKU-050-SP CKU-060AT3-ACC
預過濾(1) FB-15 FB-25 CHF-2222-40
型式與材質 5層複合式PP濾袋 (0.5 liter) 5層複合式PP濾袋 (5 liter) 厚紙框型PP濾材
濾效 45μm@95% 45μm@95% 45μm@80% (耐溫60℃)
過濾層(2) CHF-1714-30 CHF-2525-50 ACC-2525-75ST
型式與材質 ABS框型+PP摺疊濾材 ABS框型+高效PP摺疊濾材  卡匣式活性碳顆粒過濾層
濾效特色  0.3μm@99% (耐溫60℃) 0.3μm@99% (耐溫60℃) 吸附異味 (耐溫80℃)
過濾層(3) HEP-1714-30 X  CHF-2525-50
型式與材質 ABS框型+PTFE摺疊濾材 X  ABS框型+高效PP摺疊濾材
濾效 0.3μm@99.9% X  0.3μm@99% (耐溫60℃)



產品特性

CHV-030AD-HC-V1 小型集塵機

• 業界最小之高壓型微塵處理機。

• 輕量化設計,全機重量僅2.38KG,方便提取或手提操作。

• 搭載HEPA過濾層,可用於無塵室Class1,000。

CKU-050-SP-HI 簡易集塵機

• 體積小巧,可直立或橫放。

• 徹底追求低成本與高吸力(2.5kPa)。

CKU-060AT3-ACC

• 搭載活性碳顆粒過濾層,強效吸附異味。

• 配置AT3智慧型操作面板。(診斷、防護、通訊、數據資料及IoT物聯網)

• 標配遠端操控端子,可輸出訊號或與相關機台連結。

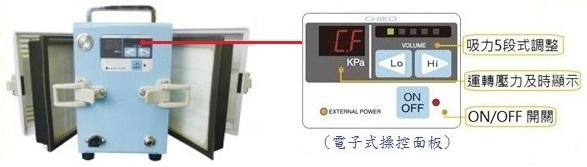

CHV 小型集塵機結構與操控面板

proimages/Chiko_CHV_panel.jpg

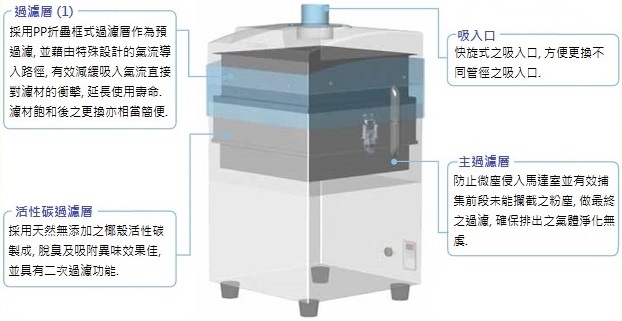

⊙ CKU-060 簡易集塵機結構及過濾模式

proimages/Chiko_CKU060_structure.jpg
